前言
1 范圍
2 規范性引用文件
3 編制要求
4 內容要求·
附錄A（資料性附錄）電動乘用車應急教援手冊示例
附錄B（資料性附錄）電動商用車應急救援手冊示例
言 前
本標準按照GB/T1.1-2009給出的規則起草，
本標準由中華人民共和國工業和信息化部提出，
本標準由全國汽車標準化技術委員會（SAC/TC114）歸口，
本標準起草單位：公安部上海消防研究所、比亞迪汽車工業有限公司、中國汽車技術研究中心有限公司、北京新能源汽車股份有限公司、寧德時代新能源科技股份有限公司、上海汽車集團股份有限公司技術中心、鄭州宇通客車股份有限公司、中國第一汽車集團有限公司、泛亞汽車技術中心有限公司、知豆電動汽車有限公司、公安部消防局。
本標準主要起草人：黃昊、張永豐、凌和平、劉桂彬、陸春、薛林、薛偉光、曹麗英、張磊、彭旺、張海濤李愛明、王禮法、劉朝輝、宋芳、吳沖、楊衛農、何寧，
電動汽車產品使用說明應急救援
1 范國
本標準規定了電動汽車產品使用說明中應急救援的內容和編制要求，
本標準適用于電動汽車使用說明中應急教援內客的編制。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的，凡是注日期的引用文件.僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 2893.1 圖形符號安全色和安全標惠第1部分：安全標志和安全標記的設計原則
GB/T5296.1消費品使用說明第1部分：總則
GB/T 19596電動汽車術語
GB/T 24548 燃料電池電動汽車 術語
3 編制要求
3.1電動汽車產品使用說明的應急救援部分獨立成冊·紙質版本應隨車．內窖與格式參考附錄A或附錄B.
3.2 電動汽車產品使用說明的應急救援部分應包括電動汽車的產品信息、安全標志信息、緊急教援處置程序信息和車輛制造廠認為必要的其他信息等內客，并接上述順序編制，
3.3 電動汽車產品使用說明的應急救援部分使用的術語應符合GB/T19596和GB/T24548的要求，
3.4 電動汽車產品使用說明的應急救援部分的文字和圖片應符合GB/T5296.1的要求，
3.5 電動汽車產品使用說明的應急救援部分圖示應符合GB/T2893.1的要求。
4 內容要求
4.1 產品信息
4.1.1 車柄基本信息
車柄基本信息應包含商標或廠標、車柄照片、車柄型號、外尺寸、額定載客數、總質量等信息，車輛服片應至少提供車頭45°和車尾45°片。
4.1.2 車柄制造廠信息
車柄制造廠信息中應包括車柄制造廠名稱、應急教援電話、地址和網址等信息，國外車柄制造廠應提供中國境內分公司的相關信息。
4.1.3 外觀識別信息
應以圖示方式給出電動汽車的外觀識別標識及其在車輛上的位置：當有一種以上的外觀識別標識時，應以圖示的方式給出所有外觀識別標識及其在車輛上的位置。
4.1.4 動力系統信息
4.1.4.1 應以車型側視透視圖和俯視透視圖的方式給出電動汽車電池包、高壓線纜、電機等關鍵部件的位置示意，并以不同的顏色予以區分。當車型透視圖還包括其他信息時，應予以標注說明。
4.1.4.2 混合動力電動汽車除4.1.4.1要求外，還應提供燃料類型和油箱容量等信息。涉及位置的信息應以車型側視透視圖和俯視透視圖的方式給出。
4.1.4.3 燃料電池電動汽車除4.1.4.1要求外，還應給出燃料電池系統、車載供氫系統和可能發生泄露的部位等信息。涉及位置的信息應以車型側視透視圖和俯視透視圖的方式給出。
4.1.4.4 應給出電動汽車動力電池單體類型、額定電壓和額定容量，電池包的數量、尺寸、電壓、容量和重量、電池系統額定電壓和額定容量等信息。
4.1.5 應急裝置信息
應說明電動汽車產品中所有應急裝置和逃生裝置的名稱、功能、位置和使用方法，應以車型俯視透視圖和側視透視圖的方式說明其位置，應以實物照片的形式說明其形貌。
4.2 安全標志信息
應給出車輛中所有與應急救援相關的安全標志并附釋義。
4.3 緊急救援處置程序信息
電動汽車產品緊急救援處置程序應包括但不限于以下信息：
a）應急救援人員所需防護裝具的種類及防護性能的最低要求等相關信息；
b）確保車輛停止運動的操作方式，并以圖示方式予以說明；
c）高壓電切斷的程序，所有用于高壓電切斷的部件和操作方法，應使用圖示表明其形貌、位置和操作步驟；
d）燃料電池電動汽車還應給出氫氣泄漏和氫火焰探測所需的設備及方法；
e）應急救援人員不易切割、擴張的部位和不能切割、擴張、刺穿的部位，并以圖示加以說明；
f) 涉水車輛和著火車輛應急處置方法及注意事項、乘員緊急疏散撤離的方法及注意事項；
g）事故后車輛撤離現場及臨時停放的方法和注意事項等。
(資料性附錄)
電動乘用車應急救援手冊示例
A.1 產品信息
A.1.1 車輛基本參數

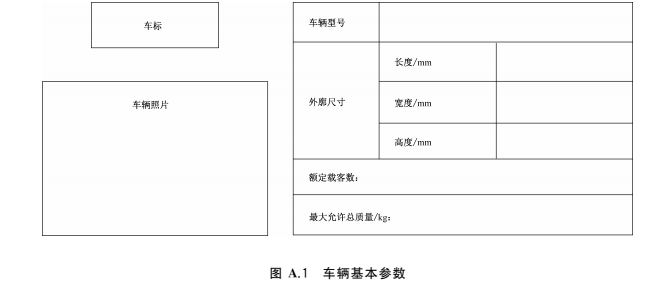

車輛基本參數如圖 A.1所示。
車輛制造廠信息示例：
XX汽車有限公司，應急救援電話：Xx。
地址：xx;網址××。
A.1.3 外觀識別信息
外觀識別信息示例：
表明電動汽車身份的標志共×處，分別位.....,.....,...., 如圖 A.2所示。

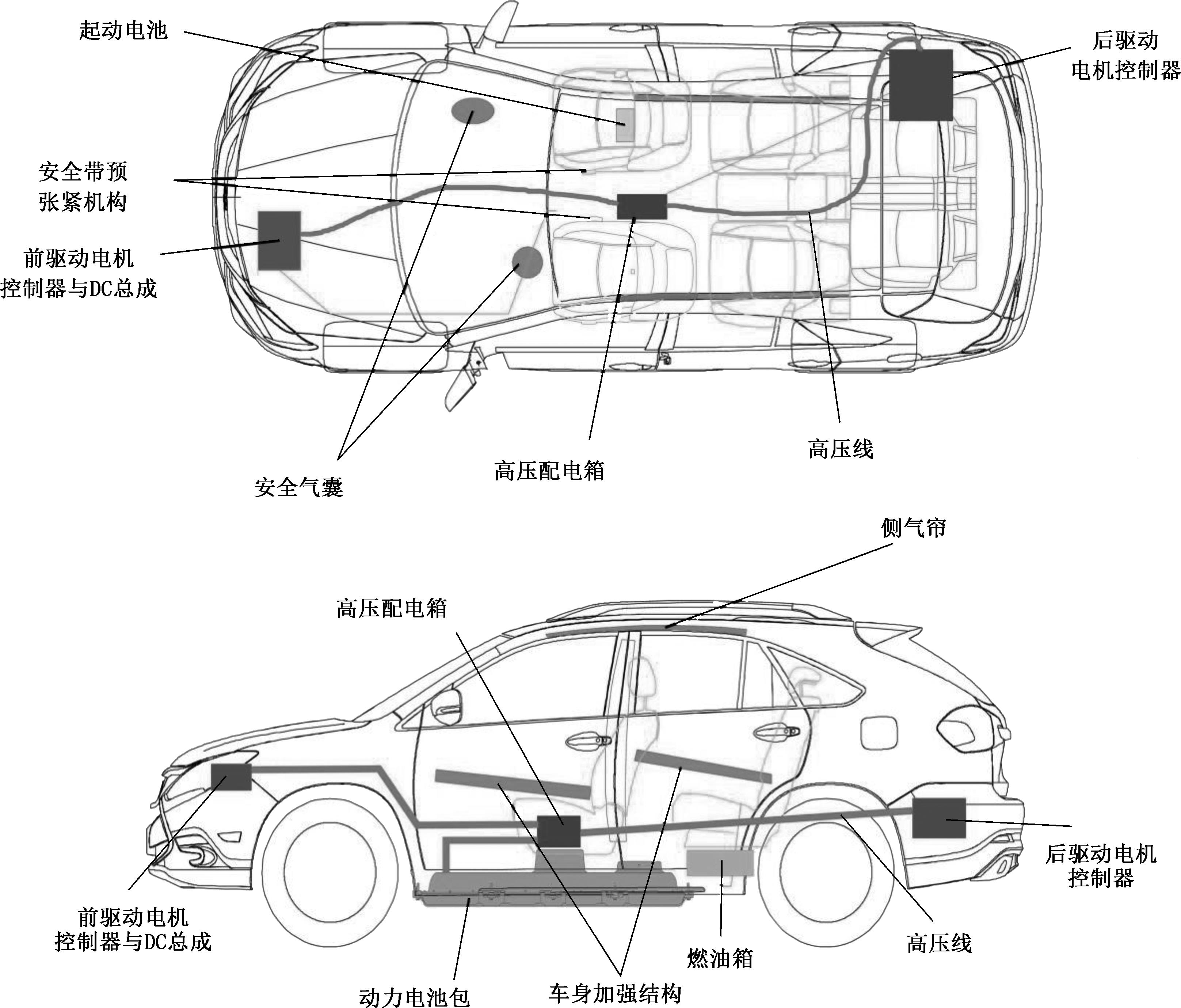

動力系統信息示例如圖A.3和表A.1所示，
圖A.3動力系統位置信息
表A.1動力系統信息表
|
電池單體 |
類型 |
|
|
|
額定電壓/V |
|
||
|
額定容量/Ah |
|
||
|
動力蓄電池系統 |
額定電壓/V |
|
|
|
額定容量/Ah |
|
||
|
動力蓄電池包數量/個 |
|
||
|
電池組質量/kg |
|
||
|
燃油種類 |
|
燃油箱容量 |
|
應配有圖片，準確描述車輛高壓電解除的方法。

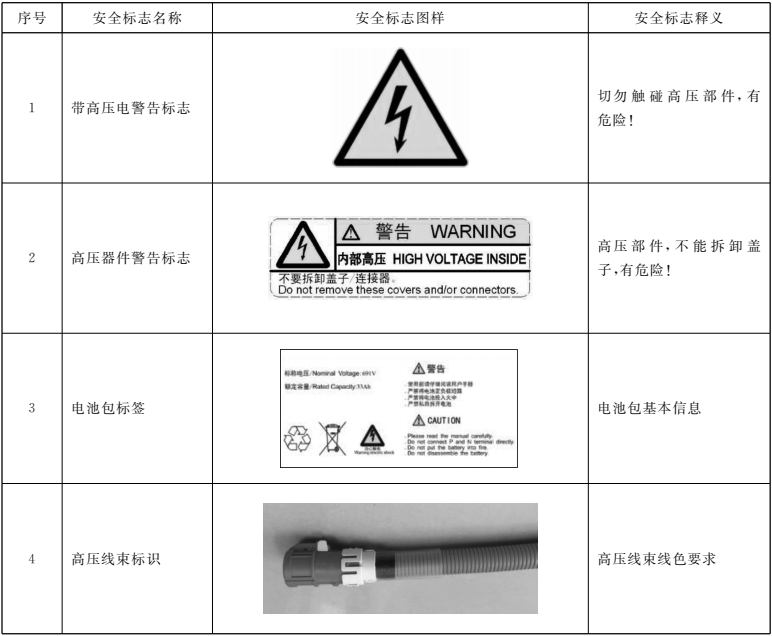

安全標志信息如表A.2所示。
表A.2安全標志信息表
A.3.1 應急救援人員所需防護裝具
準確描述應急救援人員所需的防護裝具種類及要求。
A.3.2停車操作
停車按以下操作：

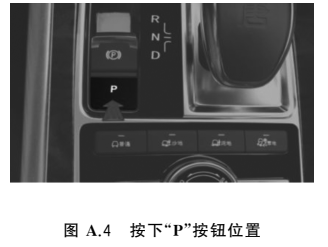

a）踩下制動踏板，將車平穩停住，然后按下"P"按鈕將擋位切換至P擋，如圖 A.4所示。
A．３．３ 車輛遇涉水
應提供車輛遇涉水的事故救援說明信息。
應提供車輛遇火災的事故救援說明信息。
A．３．５ 可切割位置
電池包、高壓線等高壓零部件及燃油箱不可切割，對其他在特殊緊急情況下可以切割的位置進行說明。
A．３．６ 事故后車輛撤離現場

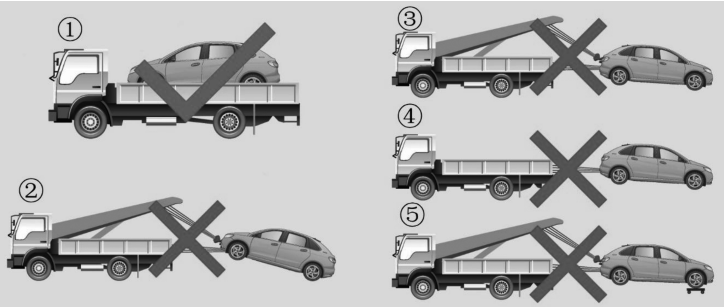

A．３．６．１ 事故發生后，車輛不能正常啟動時，撤離現場措施如圖 Ａ．７所示。
